DJ型機架

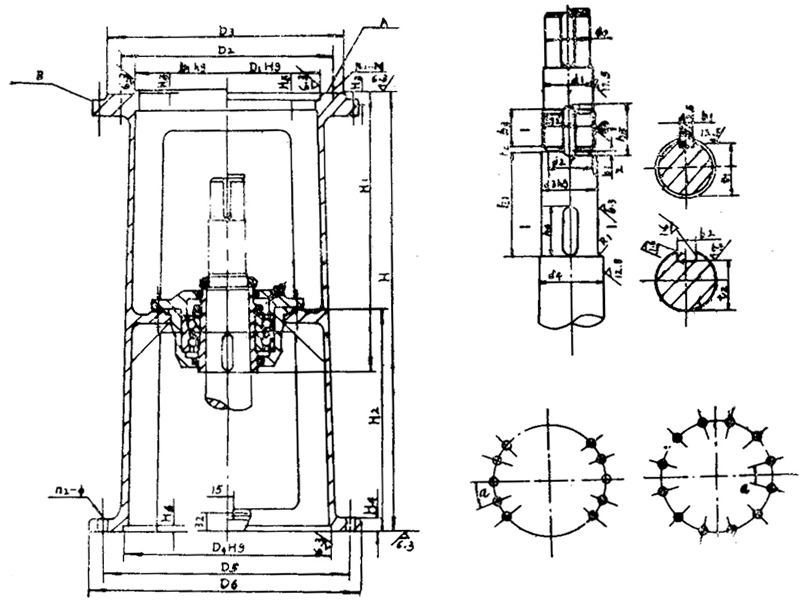

機架特性及聯接尺寸

機架代號	標準圖號	H	H1	H2	H3	H4	H5	H6	輸入端接口				輸出端接口					軸承型號	機架總量 （kg）
									D1	D2	D3	n1-M	D4	D5	D6	a	n2-ф
DJ-30A B	CD130B7·1	550	320	300	15	20	4	6	A140 B200	A160 B230	A190 B260	A4-M10 B6-M12	240	285	315	20	10-ф14	46210	46
DJ-35 A	CD130B7·2	600	334	340	15	20	5	6	170	200	230	6-M10	260	320	360	20	10-ф14	46212	65
DJ-40 B	CD130B7·3	600	334	340	15	20	4	6	230	260	290	6-M12	260	320	360	20	10-ф14	46212	65
DJ-45 A	CD130B7·4	600	338	340	15	24	5	6	200	230	260	6-M10	260	320	360	20	10-ф14	46214	72
DJ-55A B	CD130B7·5	660	372	370	20	24	A6 B5	6	270	A310 B305	340	A6-M10 B8-M16	325	400	435	30	12-ф14	46216	105
DJ-65 A	CD130B7·6	720	447	370	20	24	6	6	316	360	400	8-M12	350	420	460	30	12-ф18	46219	146
DJ-70A B	CD130B7·7	720	447	370	20	24	A6 B5	6	A316（320） B315	360	400	A8-M12 B8-M16	350	420	460	30	12-ф18	46219	146
DJ-80A B	CD130B7·8	785	495	405	25	28	A6 B5	8	A345 B360	A390 B410	A430 B460	A8-M16 B8-M20	380	455	495	30	12-ф18	46222	189
DJ-90A	CD130B7·9	805	519	405	25	28	7	8	400	450	490	12-M16	430	510	555	30	12-ф23	46224	233
DJ-100A B	CD130B7·10	820	535	410	25	28	A9 B5	10	A455（460） B470	520	580	12-M20	480	560	600	22.5	16-ф23	46228	290

機架代號	h1	h2	h3	h4	h5	d0	d1	d2	M2	d3	d4	R1	t1	b1	t2	b2
DJ-30A B	103	3	13	36	22	30	32	32.8	35×1.5	35	40	1	31	6	300 -0.2	100 -0.036
DJ-35 A	113	3	13	40	22	35	42	42.8	45×1.5	45	50	1	41	6	39.50 -0.2	140 -0.043
DJ-40 B	113	3	13	40	22	40	42	42.8	45×1.5	45	50	1	41	6	39.50 -0.2	140 -0.043
DJ-45 A	113	3	15	45	28	45	47	47.8	50×1.5	50	65	1	46	8	44.50 -0.2	140 -0.043
DJ-55A B	118	4	15	50	28	55	57	57	60×2	60	65	1	56	8	530 -0.2	180 -0.043
DJ-65 A	143	4	18	56	32	65	71	72	75×2	75	80	1	69	10	67.50 -0.2	200 -0.052
DJ-70A B	143	4	18	56	32	70	71	72	75×2	75	80	1	69	10	67.50 -0.2	200 -0.052
DJ-80A B	163	4	18	70	32	80	81	82	85×2	85	90	1.5	79	10	760 -0.2	220 -0.052
DJ-90A	168	4	20	80	36	90	91	92	95×2	95	110	1.5	89	12	860 -0.2	250 -0.052
DJ-100A B	178	4	24	90	42	100	111	112	115×2	115	125	2	109	14	1040 -0.2	320 -0.062
